Einsatzleitwagen (ELW 1)

Wir danken Alexander Müller für die Zurverfügungstellung der Bilder.

Funkrufname:
Florian Uttenreuth 97/12/1

Besatzung:
1+2 Einsatzkräfte (Zugtrupp)

Zweck:
Das Fahrzeug wurde als Führungsfahrzeug der Verwaltungsgemeinschaft Uttenreuth angeschafft. Damit wird der örtliche Einsatzleiter (i.d.R. örtlicher Kommandant) bei Führungsaufgaben unterstützt.

Baujahr:
2015

Zul. Gesamtgewicht:
3.200 kg

Abmessungen:
Länge: 4.900 mm, Breite: 2.300 mm, Höhe: 2.100mm

Antrieb / Fahrwerk:
Dieselmotor mit 132 kW/180 PS

Fahrgestell:
Volkswagen T5 TDI 4motion (Allrad, Automatikgetriebe)

Feuerwehrtechnischer Aufbau:
Com-Point, Forchheim

Feuerwehrtechnische Beladung:

• eingebaute und tragbare Funkgeräte im analogen 2m- und 4m-BOS-Funk, sowie im digitalen Tetra-BOS-Funk
• Mobiltelefon
• Tablet und Laptop mit Internetzugang
• Drucker/Kopierer/Fax-Kombigerät
• Kleinlöschgerät (Pulverlöscher 6 kg)
• Notfallrucksack
• Stromerzeuger 2 kVA
• Türöffnungswerkzeug
• Explosionsgrenzen- und Gas-Warngerät, Kohlenmonoxidwarner
• Wärmebildkamera mit Fernübertragung, Fernthermometer
• Unterlagen zur Einsatzführung (Einsatz-, Objekt- und Hydrantenpläne, Gefahrgutunterlagen etc.) und -dokumentation
• Geräte zur Einsatzstellenabsicherung

Gerätewagen GW

Wir danken Alexander Müller für die Zurverfügungstellung der Bilder.

Das Fahrzeug ist am Standort Weiher stationiert.

Funkrufname:
Florian Uttenreuth 97/59/1

Besatzung:
1+4 Einsatzkräfte

Zweck:
Der Gerätewagen dient vornehmlich der technischen Hilfeleitung und Verkehrsabsicherung.

Baujahr:
2008

Zul. Gesamtgewicht:
3.500kg

Abmessungen:
Länge: 6.100 mm, Breite: 2.400 mm, Höhe: 2.850mm

Antrieb / Fahrwerk:
Dieselmotor mit 103 kW/140 PS

Fahrgestell:
Ford Transit 140 T 350

Feuerwehrtechnischer Aufbau:
ComPoint Fahrzeugbau

Feuerwehrtechnische Beladung (Auszug):

• Druckschläuche, Strahlrohre und Armaturen
• Kleinlöschgeräte (2x Pulverlöscher 6 kg)
• Notfallkoffer, Krankentrage
• Stromerzeuger 5 kVA, 2 Flutlichtstrahler 1000 W
• Tauchpumpe TP 4/1, Flüssiggutsauger
• Motorkettensäge, Trennschleifer, Schlagbohrmaschine, Akkuschrauber
• Türöffnungswerkzeug
• Geräte zur Einsatzstellenabsicherung
• Fahrzeugfunkgerät (Bosch FuG 8b) im 4m-Band
• 2 Handsprechfunkgeräte im 2m-Band mit Ladehalterungen
• Digitalfunk (stationär und mobil)

Gerätewagen GW-L2

Wir danken Emergency_Bayern für die Zurverfügungstellung der Bilder.

Das Fahrzeug ist in Weiher stationiert. Die Rollcontainer befinden sich sowohl am Gerätehaus Weiher und Uttenreuth, sowie im Bauhof Uttenreuth.

Allgemeine Daten

• Funkrufname: Florian Uttenreuth 97/56/1

• Baujahr: 2023

• Besatzung: 1+5 Einsatzkräfte (Staffel)

• Zweck: Der Gerätewagen Logistik 2 dient als vielseitiges Transport- und Logistikfahrzeug. Seine Hauptaufgabe ist der flexible Transport von Ausrüstung und Materialien, die nicht ständig auf Löschfahrzeugen verfügbar sind. Er kommt insbesondere beim Nachschub von Einsatzmitteln, der Wasserversorgung, Gefahrgut- und Unwettereinsätzen sowie bei Waldbränden zum Einsatz. Durch die modulare Beladung und die Ladebordwand kann das Fahrzeug schnell für unterschiedliche Einsatzszenarien angepasst werden.

Technische Daten

• Fahrgestell: MAN TGM 13.290 4x4 BL FW

• Antrieb / Fahrwerk:

  • Dieselmotor mit 213 kW/290 PS

  • Allradantrieb

  • Automatisiertes Schaltgetriebe

• Zulässiges Gesamtgewicht: 16.000 kg

• Abmessungen:

  • Länge: 8.400 mm, Breite: 2.500 mm, Höhe: 3.300 mm

Rollcontainer & Transportfunktionen

Das Fahrzeug verfügt über eine flexible Rollcontainer-Beladung, die je nach Einsatz angepasst werden kann:

• Wasserschaden

• Wasserbeförderung

• Verkehrsunfall

• Waldbrand

• Versorgungskomponente

• Umfüllen/Umpumpen

• Transport

• Atemschutz

Feuerwehrtechnischer Aufbau & Beladung

• Hersteller des Aufbaus: Ziegler

• Feuerwehrtechnische Beladung (Auszug):

  • Digitale Funkausrüstung

  • Multifunktionsleiter

  • Verkehrsabsicherung

  • Beleuchtungsmaterial (Powermoon)

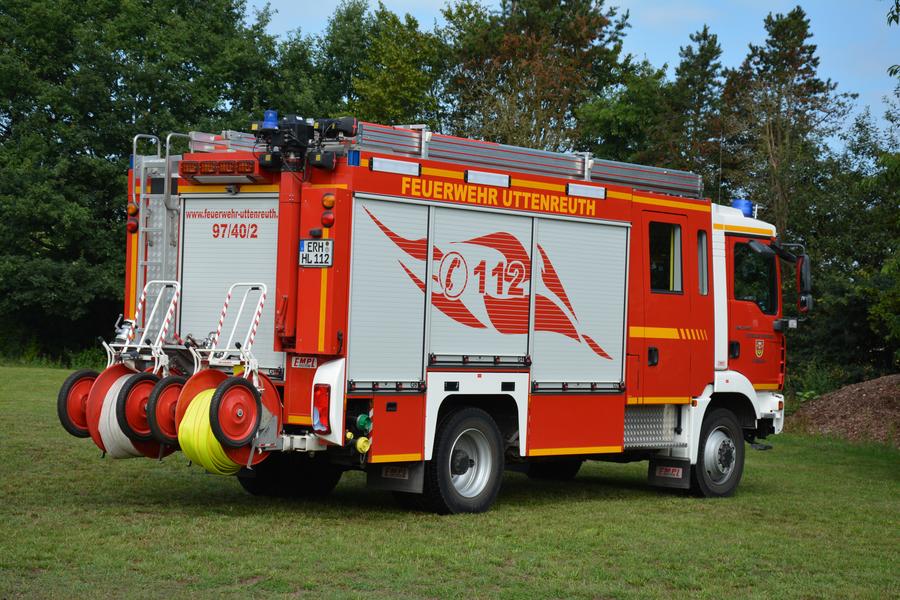

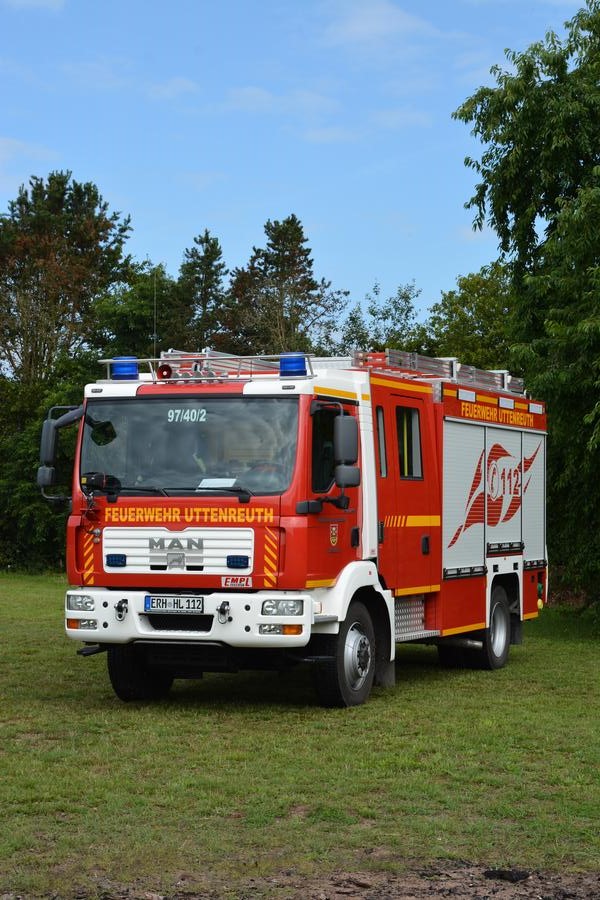

Hilfeleistungs-Löschfahrzeug HLF 20

Wir danken Alexander Müller für die Zurverfügungstellung der Bilder.

Funkrufname:
Florian Uttenreuth 97/40/2

Besatzung:
1+8 Einsatzkräfte (Gruppe)

Zweck:
Das Hilfeleistungslöschfahrzeug HLF 20 dient vornehmlich zur Brandbekämpfung, zur Förderung von Wasser und zur Durchführung einfacher technischer Hilfeleistungen. Es bildet mit seiner Besatzung eine selbständige taktische Einheit.

Baujahr:
2012

Zul. Gesamtgewicht:
15.000kg

Abmessungen:
Länge: 8.000 mm / 8.550 mm (ohne/mit Haspeln), Breite: 2.500 mm, Höhe: 3.300 mm

Antrieb / Fahrwerk:
Dieselmotor mit 213 kW/290 PS,
Allradantrieb, automatisiertes Schaltgetriebe.

Löschmitteltank:
2.000 l Wasser

Pumpe:
Feuerlöschkreiselpumpe FPN 10/2000 im Fahrzeugheck eingebaut, Antrieb durch Fahrzeugmotor
2.000 l/min bei einem Druck von 10 bar (Mindesleitstung nach Norm)
3.000 l/min bei einem Druck von 10 bar (tatsächliche Leistung)
Eingebaute Schaumzumischung

Schnellangriffseinrichtung:
50 m formstabiler Druckschlauch DN 25 auf Haspel

Werfer:
Anschluss für Wasserwerfer auf dem Fahrzeugdach

Stromerzeugung und Lichtmast:
Eingebauter vom Fahrzeugmotor angetreibener Stromerzeuger 7,5 kVA
5,50 m max. Lichtpunkt-Höhe (mechanisch mittels Handkurbel ausfahrbar)
6 Xenon-Flutlichtstahler a 42 W (elektrisch dreh- und neigbar)

Fahrgestell:
MAN TGM 13.290 4x4 BL FW

Feuerwehrtechnischer Aufbau:
EMPL-Fahrzeugwerk, Elster

Feuerwehrtechnische Beladung (Auszug):

• Saug- und Druckschläuche, Strahlrohre und Armaturen
• tragbarer Wasserwerfer
• Kleinlöschgeräte (Kübelspritze, Pulverlöscher 6 kg, Kohlendioxidlöscher 5 kg, Fettbrandlöscher 6 l)
• Schaummittelbehälter 20 l
• 6 Atemschutzgeräte, Atemschutzüberwachungssystem
• 3 Chemikalienschutzanzüge
• 3 tlg. Schiebleiter, 4 tlg. Steckleiter
• Notfallrucksack, Krankentrage
• Gerätesatz Absturzsicherung
• Stromerzeuger 13 kVA, 2 Flutlichtstrahler 1000 W, Ballonleuchte (Powermoon)
• Tauchpumpe TP 4/1, Schmutzwasserpumpe (Chiemsee), Flüssiggutsauger
• Hydraulischer Spreizer und Schneidgerät
• Mehrzweckzug MZ 16 (Greifzug)
• 5 Hochdruck-Hebekissen
• Motorkettensäge, Rettungskettensäge
• Säbelsäge, Trennschleifer
• Überdruck-Belüftungsgerät
• Schornsteinfeger-Werkzeug
• Türöffnungswerkzeug
• Explosionsgrenzen- und Gas-Warngerät
• 4 pneumatische Rohrdichtkissen
• mineralölbeständiger Faltbehälter 3.000 l
• Geräte zur Einsatzstellenabsicherung
• Fahrzeugfunkgerät (Bosch FuG 8b) im 4m-Band mit zweiter Sprechstelle am Pumpenbedienstand
• 4 Handsprechfunkgeräte im 2m-Band mit Ladehalterungen
• Digitalfunk (stationär und mobil)

Löschgruppenfahrzeug LF 10/6

Wir danken Alexander Müller für die Zurverfügungstellung der Bilder.

Das Fahrzeug ist am Standort Weiher stationiert.

Funkrufname:
Florian Uttenreuth 97/42/1

Besatzung:
1+8 Einsatzkräfte (Gruppe)

Zweck:
Das Löschgruppenfahrzeug LF 10/6 dient vornehmlich zur Brandbekämpfung, zur Förderung von Wasser und zur Durchführung einfacher technischer Hilfeleistungen. Es bildet mit seiner Besatzung eine selbständige taktische Einheit.

Baujahr:
2004

Zul. Gesamtgewicht:
10.500 kg

Abmessungen:
Länge: 7.150 mm, Breite: 2.500 mm, Höhe: 3.300mm

Antrieb / Fahrwerk:
Dieselmotor mit 154 kW/210 PS, Allradantrieb, Schaltgetriebe.
Das Fahrzeug ist geländegängig und somit insbesondere für Waldbrände geeignet.

Löschmitteltank:
600 l Wasser

Pumpen:

• Feuerlöschkreiselpumpe FPN 10/1000 im Fahrzeugheck eingebaut, Antrieb durch Fahrzeugmotor
  1.000 l/min bei einem Druck von 10 bar (Mindesleitstung nach Norm)
  2.000 l/min bei einem Druck von 10 bar (tatsächliche Leistung)

• Tragbare Feuerlöschkreiselpumpe PFPN 10/1000
  1.000 l/min bei einem Druck von 10 bar (Mindesleitstung nach Norm)
  1.480 l/min bei einem Druck von 10 bar (tatsächliche Leistung)

Schnellangriffseinrichtung:
50 m formstabiler Druckschlauch DN 25 auf Haspel

Fahrgestell:
Iveco 100 E 21 W 4x4

Feuerwehrtechnischer Aufbau:
Iveco Magirus Brandschutztechnik GmbH, Weisweil

Feuerwehrtechnische Beladung (Auszug):

• Saug- und Druckschläuche, Strahlrohre und Armaturen
• Kleinlöschgeräte (Pulverlöscher 6 kg, Schaumlöscher 6 l, Kohlendioxidlöscher 5 kg, Fettbrandlöscher 6 l, Hochdrucklöschgerät (Hipress))
• 6 Schaummittelbehälter 20 l
• 4 Atemschutzgeräte, Atemschutzüberwachungssystem
• 4 tlg. Steckleiter
• Notfallkoffer, Krankentrage
• Stromerzeuger 11 kVA, 2 Flutlichtstrahler 1000 W
• Tauchpumpe TP 4/1, Schmutzwasserpumpe
• Motorkettensäge, Säbelsäge
• Trennschleifer
• Wärmebildkamera
• Geräte zur Einsatzstellenabsicherung
• Fahrzeugfunkgerät im 4m-Band
• 4 Handsprechfunkgeräte im 2m-Band mit Ladehalterungen
• Digitalfunkgeräte (startionär und tragbar)

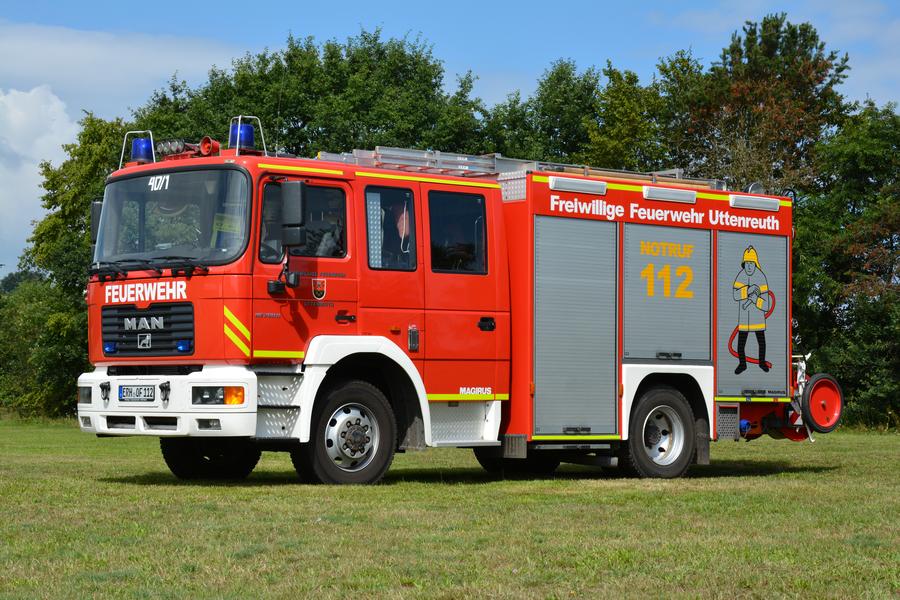

Löschgruppenfahrzeug LF 16/12

Wir danken Alexander Müller für die Zurverfügungstellung der Bilder.

Funkrufname:
Florian Uttenreuth 97/40/1

Besatzung:
1+8 Einsatzkräfte (Gruppe)

Zweck:
Das Löschgruppenfahrzeug LF 16/12 dient vornehmlich zur Brandbekämpfung, zur Förderung von Wasser und zur Durchführung einfacher technischer Hilfeleistungen. Es bildet mit seiner Besatzung eine selbständige taktische Einheit.

Baujahr:
2002

Zul. Gesamtgewicht:
13.500 kg

Abmessungen:
Länge: 8.060 mm / 8.480 mm (ohne/mit Haspeln), Breite: 2.500 mm, Höhe: 3.200 mm

Antrieb / Fahrwerk:
Dieselmotor mit 206 kW/280 PS,
Hinterachs- und zuschaltbarer Vorderachsantrieb mit sperrbarem Hinterachsdifferential. Bremsanlage mit ABS.

Löschmitteltank:
2.000 l Wasser

Pumpe:
Feuerlöschkreiselpumpe FP 16/8 im Fahrzeugheck eingebaut, Antrieb durch Fahrzeugmotor
Leistung: 1.600 l/min bei einem Druck von 8 bar (Mindesleitstung nach DIN-Norm)
2.400 l/min bei einem Druck von 8 bar (tatsächliche Leistung)

Schnellangriffseinrichtung:
50 m formstabiler Druckschlauch DN 25 auf um 90° ausschwenkbarer Haspel
mit AWG Pistolenstrahlrohr C-SA, stufenlos einstellbar von 60 bis 250 l/min

Lichtmast:
5,50 m max Lichtpunkt-Höhe (mechanisch mittels Handkurbel ausfahrbar)
2 Flutlichtstahler a 1.000 W (elektrisch horizontal und vertikal schwenkbar)

Fahrgestell:
MAN ME 280 B [M 34]

Feuerwehrtechnischer Aufbau:
Iveco Magirus Brandschutztechnik GmbH, Weisweil

Feuerwehrtechnische Beladung (Auszug):

• Saug- und Druckschläuche, Strahlrohre und Armaturen
• Kleinlöschgerät (Kübelspritze, Pulverlöscher 12 kg, Kohlendioxidlöscher 5 kg, Fettbrandlöscher 6 l, Hochdrucklöschgerät Hipress
• 6 Schaummittelbehälter 20 l
• 4 Atemschutzgeräte
• Atemschutzüberwachungssystem
• 3 tlg. Schiebleiter, 4 tlg. Steckleiter
• Sprungpolster SP 16
• Notfalltasche, Krankentrage
• Stromerzeuger 11 kVA, 2 Flutlichtstrahler 1000 W, Ballonleuchte (Powermoon)
• Tauchpumpe TP 4/1
• Hydraulischer Spreizer und Schneidgerät
• Mehrzweckzug MZ 16 (Greifzug)
• Lufthebersatz, 5 Hochdruck-Hebekissen
• Motorkettensäge, Säbelsäge
• Trennschleifer, Akku-Schrauber
• ex-geschütztes Be- und Entlüftungsgerät mit Leichtschaumerzeuger
• Türöffnungswerkzeug
• Kohlenmonoxidwarner
• Wärmebildkamera
• Geräte zur Einsatzstellenabsicherung
• Fahrzeugfunkgerät im 4m-Band mit zweiter Sprechstelle am Pumpenbedienstand
• 4 Handsprechfunkgeräte im 2m-Band mit Ladehalterungen (2 mit Handmonophon)
• Digitalfunk (stationär und mobil)

Mehrzweckanhänger MZA

Wir danken Alexander Müller für die Zurverfügungstellung der Bilder.

Zweck:
Transport von Gerätschaften. Vorrangig gebraucht nach Einsätzen zum Rücktransport von gebrauchten Schläuchen.

Hersteller / Typ:
Saris Aanhangers B.V. / F3020

Baujahr:
2007

Zul. Gesamtgewicht:
2.000 kg

Mögl. Zuladung:
1.450 kg

Abmessungen:
Länge: 4.300 mm, Breite: 2.000 mm, Höhe: 2.400mm
